下記説明は一般的な内容ですので、個々の商品の詳細については別途お問合せください。

ピン類

・用途により様々な種類がありますが、主な役割としては、機械部品同志の位置決め（平行ピン・テーパピン）や部品の脱落・回転防止（割りピン・スプリングピン）等があります。

スプリングピン

〇特徴

・板を円筒状に丸めたもので、穴に差し込むことでバネの作用により穴から抜けなくなり、位置決め・ガイド、ヒンジ、部品締結、ストッパ等様々な用途に使用されます。材質は鉄鋼では、ばね用鋼が、ステンレス鋼ではSUS420J2（一般用）・SUS304-CSP（軽荷重用）等が使用されます。

〇切口が主に、波形とストレート形があります。それぞれの特徴は下記の通りです（大陽ステンレススプリング様資料を引用）。

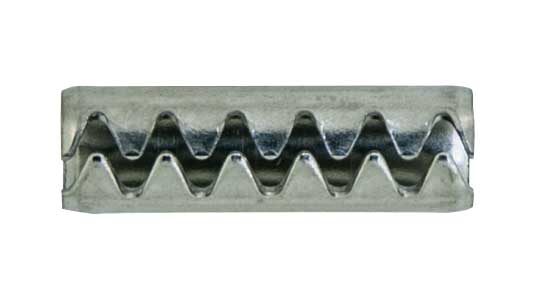

・波形：真円度、引抜き荷重に優れている。相手穴に挿入した際、波形の山と谷が交互にたわみスキマ形状が波形になる為ヒンジ等の回転する部分に使用した場合、円周全体がラジアル方向に接触し死角がなくなる為、回動がスムーズとなる。スキマ形状が波形なので絡みにくい。

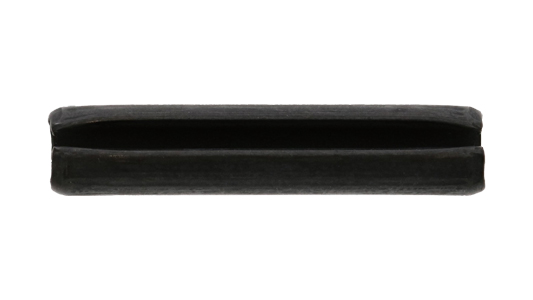

・ストレート形：ストレート形なので挿入性が良い。波形よりダブルピンに向いている。ストッパーに向いている。
