ピン類

・用途により様々な種類がありますが、主な役割としては、機械部品同志の位置決め（平行ピン・テーパピン）や部品の脱落・回転防止（割りピン・スプリングピン）等があります。

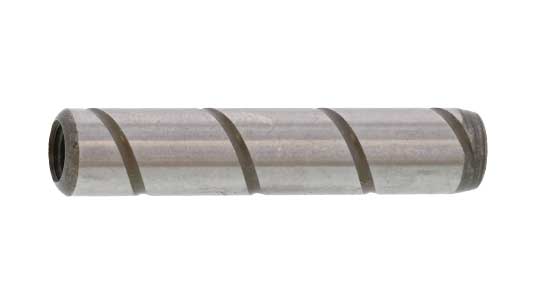

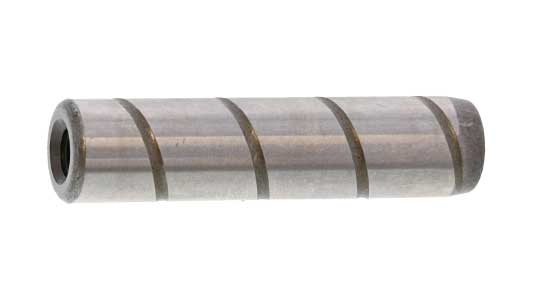

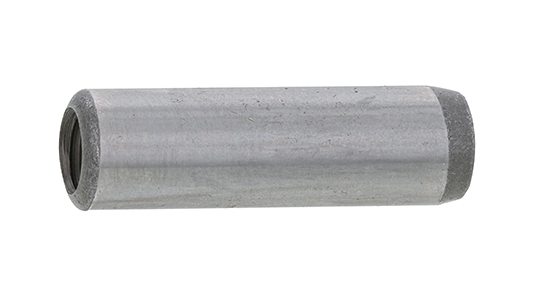

ねじ付き平行ピン

〇特徴

・片側の端面に取り外し用のねじ穴（内ねじ）を切っている平行ピンです。挿入された平行ピンをねじや治具を使用して取り外すときに利用されます。

・平行ピンは円筒状の部品で、機械の組立て時に機械部品どうしの位置関係を正確に位置決めしたいときに使用します。部品の正確な位置に精度のある穴をあけこの穴に平行ピンを差し込むか打込んで使用します。

・径の許容差がm6（プラス公差）と許容差がh7（マイナス公差）で規定されたサイズがあります。

・材質は主に鉄鋼はS45C、ステンレスはSUS303がよく使用されています。材質がS45Cで焼入れ・焼き戻しをしたものはS45C-Qと表記されています。
