ゴクヒラスクリュー（サンコーテクノ製）
不陸問題解消
特長
「極平」型の頭部形状なので
- 目立たない。
- 不陸がない。
- 引っ掛かりがない。

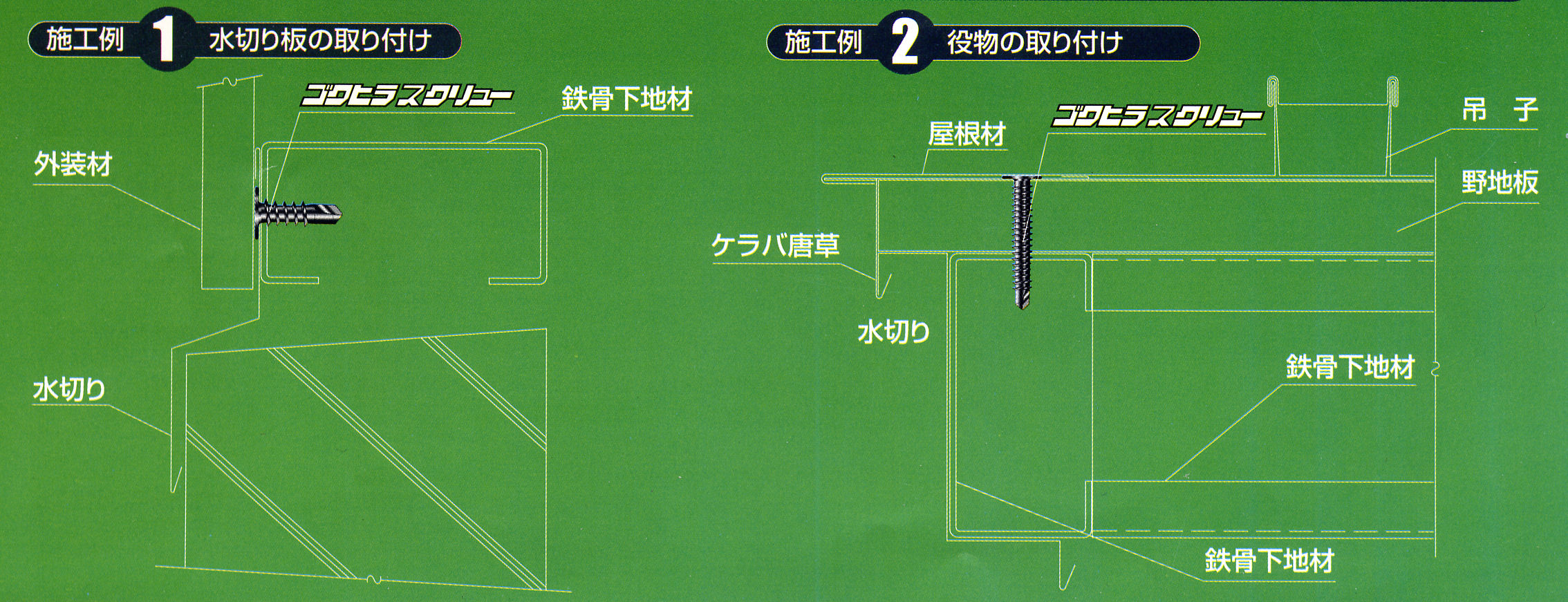

用途
- 水切りの取り付け
- 板金役物関係の取り付け
表面処理
ゴクヒラスクリューの表面処理は人と環境にやさしい三価ユニクロを使用しています。

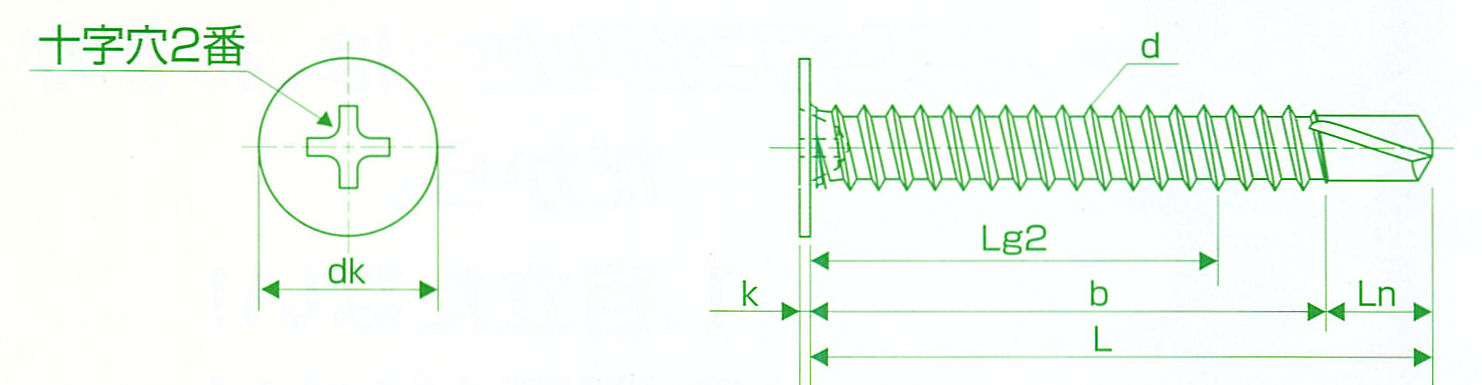

サイズ表
| 品番 | ねじ径 d |
首下長さ L |
ねじ長さ b |
適用板厚 | 最大働 き長 Lg2 |
切り刃先の 長さ Ln |
頭部寸法 | 使用ビット | 入数 | ||
| dk | k | 小箱入数 | 大箱入数 | ||||||||
| GH-5×16 | 4.8 | 16 | 9 | 1.6～3.2 | 4 | 7 | 10 | 1 | No.2 | 1000 | 10000 |
| GH-5×19 | 4.8 | 19 | 12 | 1.6～3.2 | 7 | 7 | 10 | 1 | No.2 | 800 | 8000 |
| GH-5×25 | 4.8 | 25 | 18 | 1.6～3.2 | 13 | 7 | 10 | 1 | No.2 | 500 | 5000 |
| GH-5×35 | 4.8 | 35 | 28 | 1.6～3.2 | 23 | 7 | 10 | 1 | No.2 | 300 | 3000 |
| GH-5×45 | 4.8 | 45 | 38 | 1.6～3.2 | 33 | 7 | 10 | 1 | No.2 | 200 | 2000 |
| 板厚（ｍｍ） | 1.6 | 2.3 | 3.2 |
| 引張最大荷重（ｋN) | 2.58 | 4.99 | 7.4 |
*数値はメーカー実験値です。（母材種類：リップ溝形鋼）
お知らせ：ステンレス製品も近日発売！
■施工上の注意点
- 相手部材の厚みをご確認の上、商品を選定してください。
- 使用ビットは、パンフレット掲載のサイズをご使用ください。
- 相手部材に対して、垂直に施工してください。
- 締め付けが完了しましたら、速やかに回転を止めてください。完了後に、過剰にトルクをかけると頭部の納まりが不安定になるなどの不具合が生じます。
この商品は箱単位での販売になります。
価格はこちらまでお問い合わせください。
