薄板用座金組込みねじ ペラウス
薄板用座金組込みねじの不完全ねじ部を従来の薄板用よりさらに小さくした！
商品仕様、サイズ表
下記のとおり、取り揃えております。
| 呼び | ペラウス締付け板厚（保証値） | 締付け板厚（狙い値） | 不完全ねじ部（最大） | 不完全ねじ部（狙い値） | L寸 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | ||||||
| M3 | P=2 | 0.70 | 0.5 ～0.6 |
1.40 | 1.20 ±0.05 |
ご相談ください | |||||||
| P=3 | 1.90 | 1.70 ±0.05 |
|||||||||||
| P=4 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
| M4 | P=2 | 1.00 | 0.8 ～0.9 |
2.00 | 1.80 ±0.06 |
○ | ○ | ○ | ○ | ○ | ○ | ||
| P=3 | 2.80 | 2.60 ±0.06 |
○ | ○ | ○ | ○ | |||||||
| P=4 | 2.50 | 2.30 ±0.06 |
○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
| M5 | P=2 | 1.10 | 0.9 ～1.0 |
2.40 | 2.20 ±0.06 |
○ | ○ | ○ | ○ | ○ | ○ | ||
| P=3 | 3.20 | 3.00 ±0.06 |
○ | ○ | ○ | ○ | ○ | ○ | |||||
| P=4 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
| M6 | P=2 | 1.50 | 1.3 ～1.4 |
3.00 | 2.80 ±0.07 |
製作可能です。ご相談ください。 | |||||||
| P=3 | 4.00 | 3.80 ±0.07 |
|||||||||||
| P=4 | 3.80 | 3.80 ±0.07 |
|||||||||||
| M8 | P=2 | 1.80 | 1.6 ～1.7 |
3.80 | 3.60 ±0.08 |
||||||||
| P=3 | 5.40 | 5.20 ±0.08 |
|||||||||||
| P=4 | 5.00 | 4.80 ±0.08 |
|||||||||||
○：標準在庫品
標準在庫品、製作品、価格等については下記までお問合わせください。
●お問い合わせ先
お問い合わせは、下記にご連絡いただくか、お問い合わせフォームからお願いいたします。
住所： 525-0054 滋賀県草津市東矢倉１丁目１－１７
株式会社 山 崎
TEL： 077-563-3388
FAX： 077-564-1577
EMAIL: info@ymzcorp.co.jp

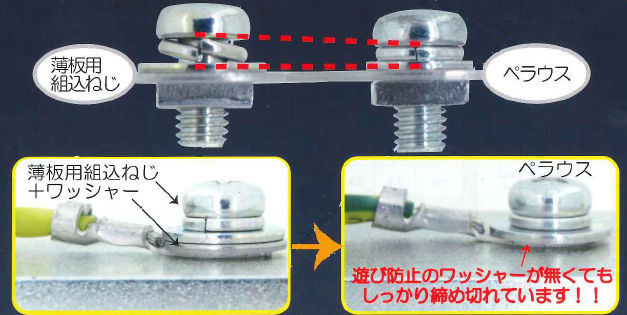

端子を完全締結できず、配線が動いて緩むため、ワッシャーを足していた等、今まで締めきれなかった場所でも締め切ることができます。
