脱落防止スプリング ロックワン

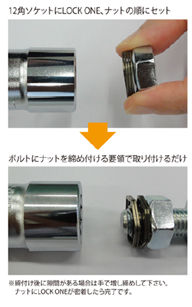

使用方法
１．１２角ソケットにロックワン、ナットの順にセットする。
２．ボルトにナットを締付ける要領で取り付ける。

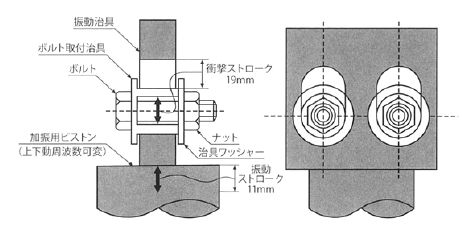

試験機治具
振動試験の試験条件
| ボルトサイズ | M16 |
| 材質・メッキ | SS400相当・溶融亜鉛めっき |
| LOCKONE材質 | SUS304-WPB |
| 締付けトルク | 75Nm |
| 加振方向 | ボルト軸に対して直角方向 |
| 振動数・加速度 | 自社規格に基づく |
| 振動ストローク | 11mm |
| 衝撃ストローク | 19mm |
| 試験体取付け数 | 2体 |
| 振動回数 | 上限30,000回 |

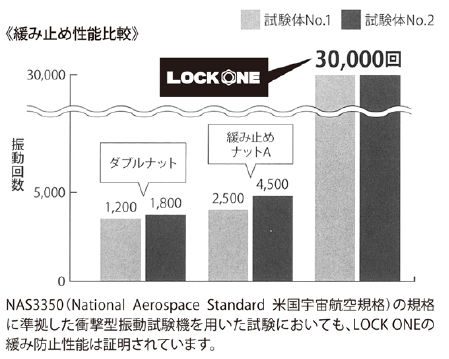

試験結果
ロックワン(LOCKONE) 規格寸法
| 注文コード | 呼び | 対辺(S) | 角線(W×t) | 高さ(約H) |
|---|---|---|---|---|
| LOCKONE-M4 | M4 | 7 | 0.50×0.35 | 1.40 |
| LOCKONE-M5 | M5 | 8 | 0.60×0.40 | 1.60 |
| LOCKONE-M6 | M6 | 10 | 0.70×0.50 | 2.00 |
| LOCKONE-M8 | M8 | 13 | 0.88×0.63 | 2.50 |
| LOCKONE-M10 | M10 | 17 | 1.05×0.75 | 3.00 |
| LOCKONE-W3/8 | W3/8 | 17 | 1.05×0.75 | 3.00 |
| LOCKONE-M12 | M12 | 19 | 1.23×0.88 | 3.50 |
| LOCKONE-W1/2 | W1/2 | 21 | 1.40×1.00 | 4.40 |
| LOCKONE-M16 | M16 | 24 | 1.40×1.00 | 4.00 |
| LOCKONE-M20 | M20 | 30 | 1.75×1.25 | 5.00 |
| LOCKONE-M22 | M22 | 32 | 1.75×1.25 | 5.00 |
| LOCKONE-M24 | M24 | 36 | 2.10×1.50 | 6.00 |
※ご注文の際は「注文コード」でご指定下さい。
●お問い合わせ先
お問い合わせは、下記にご連絡いただくか、お問い合わせフォームからお願いいたします。
住所： 525-0054 滋賀県草津市東矢倉１丁目１－１７
株式会社 山 崎
TEL： 077-563-3388
FAX： 077-564-1577
EMAIL: info@ymzcorp.co.jp
１．おねじに別途装着することでナットの緩み、脱落を防ぐことができる商品です。
２．ロックワンは六角形の平型ばねで、締結時には１２角になります。１２角ソケットにナットと一緒に入れて締結するだけで取付完了です。
３．取り外して再使用ができるので、ランニングコストでメリットがあります。
４．材質にSUS304WPBを採用しているため、侵食の恐れがある環境や温度環境の厳しい環境にもお使いいただけます。
５．NAS3350の規格に準拠した衝撃型振動試験機を用いた試験もクリアしていますので、安心してお使い頂け、保守点検作業を軽減できます。
