止め輪類

・軸や穴の側面に加工した溝に止め輪を挿入して、軸や穴に取り付けている部品が脱落することを防止します。溝加工が不要な止め輪もあります。止め輪の挿入には専用工具が必要なものもあります。

E形止め輪

〇特徴

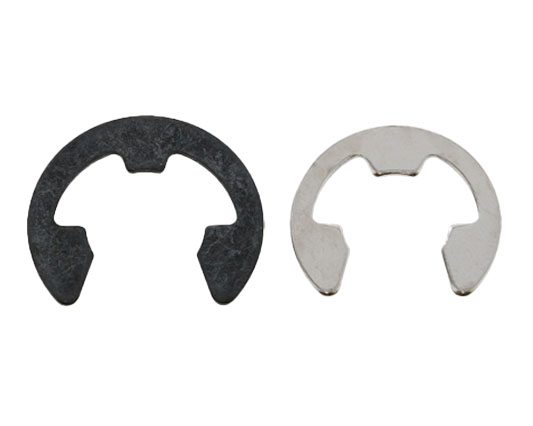

・形状がアルファベットのEに似た形をしたリング状の部品です。断面が丸いシャフトの側面に溝加工をして、その溝に側面からE形止め輪を挿入することによって、シャフトにはめた機械部品等が脱落するのを防ぎます。JIS B 2804で規定されていますが、メーカー独自規格品も多数市販されていますので、使用するときはメーカー図面をよく確認する必要があります。

・E形止め輪の挿入にはEリングプライヤー・E形止め輪ホルダー等の専用の工具を使う必要があります。E形止め輪ホルダーは使用する止め輪と同じメーカー品を使用する必要があります。

C形止め輪

〇特徴

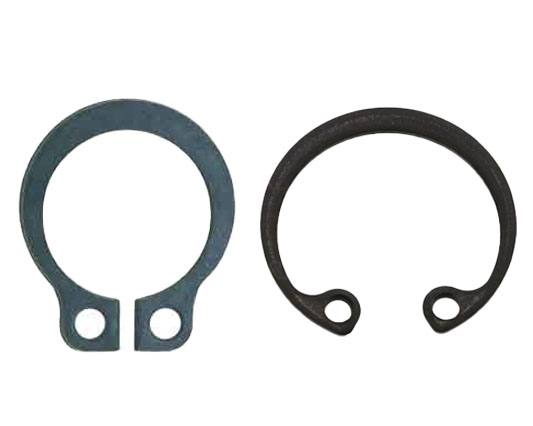

・形状がアルファベットのCに似た形をしたリング状の部品です。C形止め輪軸用とC形止め輪穴用の２種類があります。軸用は断面が丸いシャフトの側面に溝加工をして、その溝に軸の端面からC形止め輪を専用工具によりリングを広げて挿入し溝に嵌めます。穴用は穴の内側面に溝加工をして穴の入口からC形止め輪を専用工具によりリングを狭めて挿入し溝に嵌めます。これによりC形止め輪がストッパーになって、シャフトや穴にはめた機械部品等が脱落するのを防ぎます。

・JIS B 2804で規定されていますが、メーカー独自規格品の場合もありますので、使用するときはメーカー図面をよく確認する必要があります。

・C形止め輪の挿入にはスナップリングプライヤーという専用工具を使う必要があります。スナップリングプライヤ―は穴用・軸用があります。スナップリングプライヤーの先端のピンをC形止め輪の穴に挿入して、スナップリング軸用はプライヤを握ると先端が広がり、穴用は握ると先端が閉じます。

その他止め輪

〇特徴

・止め輪とは、軸や穴に挿入することで、軸や穴に取り付けた機械部品が脱落するのを防止する役割します。C形止め輪やE形止め輪がよく知られていますが、それ以外に下記のような止め輪があります。

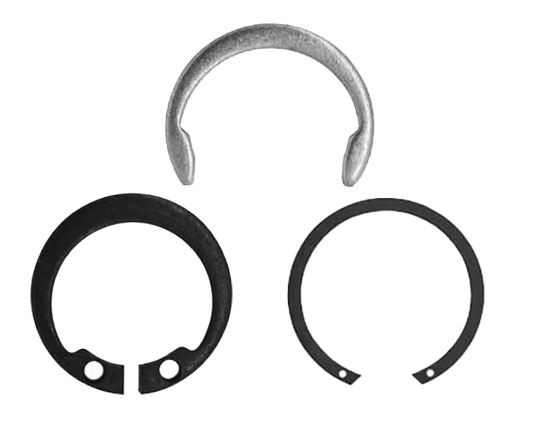

〇その他止め輪の一例

・グリップ止め輪：軸加工が不要で、内径側へのばね力を利用します（大陽ステンレススプリング様資料より）。JISではJIS B 2804で規定しています。

・丸R形止め輪・丸S形止め輪：C形止め輪に比べて溝に装着後の止め輪の内径（外径）が小さいため、より省スペースな場所へ使用できます。C形止め輪に比べ、溝への接触面積が小さいためスラスト荷重が約2/3程度となります（オチアイ様資料より）。丸R形は穴用で、丸S形は軸用です。

・ベベル形穴用止め輪・ベベル形軸用止め輪：溝位置の加工精度や、相手材のバラツキによるガタツキを抑えることができます（オチアイ様資料より）。

・弓E形止め輪：スラスト方向のガタツキを防止することができます。ばねとして作用する部分が短いため、必要以上の荷重がかかった場合、止め輪が潰れ切って、ガタツキを除去できなくなる場合があります。

・クリセント形止め輪：外径が小さく、狭いスペースの使用が可能です（外径制約がある場合に有効です）（オチアイ様資料より）。

・U形止め輪：溝に接触する面積が多いため、E形止め輪に比べスラスト荷重が高くなります。ドライバーなどの工具で取り外しができます。ただし、取り外した製品は再使用できません（オチアイ様資料より）。

止め輪工具

〇特徴

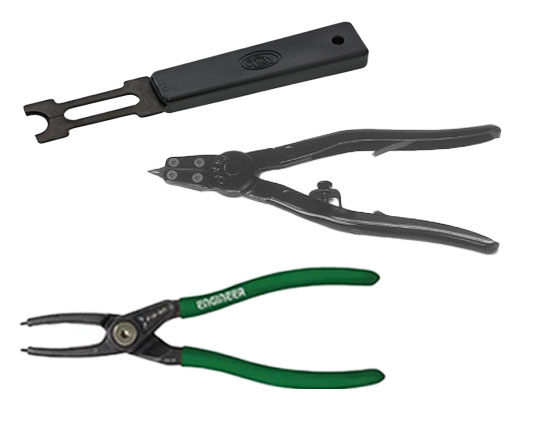

・止め輪を装着するための専用工具です。C形止め輪用ではスナップリングプライヤー・C形プライヤー等があります。使用する場所により先端が標準形とL形があります。E形止め輪用のE形ホルダー（オチアイ）・Eリングプライヤー等があります。それぞれ、サイズやメーカーにより使用できる工具の選定が必要です。
