下記説明は一般的な内容ですので、個々の商品の詳細については別途お問合せください。

六角ナット類

・六角ナットは外形が六角形のめねじです。JIS B 1181附属書で規定される一般普及品の他に、他の規格や、それぞれの用途に合わせた形状のナットがあります。

・製造方法によりホーマーナットと切削ナットに分類されます。一般によく普及しているのはホーマーナットで冷間圧造・熱間鍛造により作られます。冷間圧造の場合は、丸線や六角線材からナットホーマーにより六角ブランクに加工されます。切削ナットは六角棒や丸棒を切削により削り出しで六角ブランクに加工されます。

・一般普及品の六角ナット：一般に広く普及しているのは、JIS B 1181の附属書で、1種・2種・3種・4種が規定されています。もっともよく普及しているのは、1種で六角形の角の片面のみ面取りされています。2種は厚みが1種と同じで、両面が面取りされています。3種は両面が面取りされていて、厚みが２種よりも薄くなっています。4種はあまり普及はしていません。1種とサイズがほぼ同じですが、座面が円筒状になっているため安定した締め付けが可能です。

・JIS本体規格の六角ナット：スタイル１・２、部品等級A・Bが規定されています。国内では流通量は少ないですが、市販品もあります。

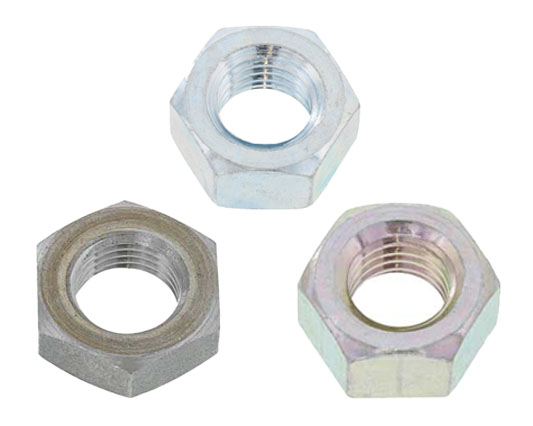

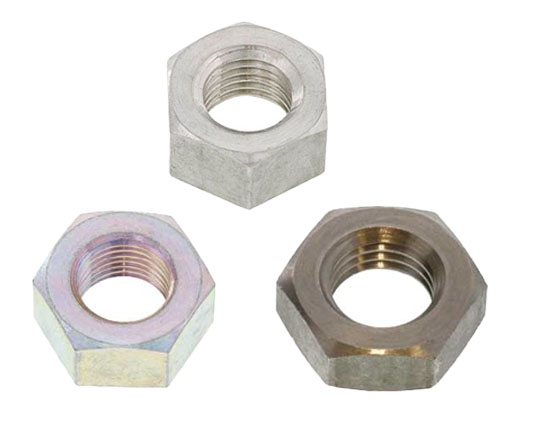

六角ナット　メートル並目

〇特徴

・メートル並目ねじの六角ナットです。JIS B 1181の附属書で、1種・2種・3種・4種が規定されています。

・メートル並目ねじはJIS B 0205に規定されているねじ規格です。メートルねじは、ねじのピッチ（ねじ山間の距離）により、並目/細目/極細目等の種類がありますが、国内で広く普及しているねじはメートル並目ねじです。メートルねじは数字の前に「M」が付きます。通常はメートル細目ねじのようなピッチ表記はされません。

・メートル並目ねじの規格は「メートル並目ねじ」をご参照ください。

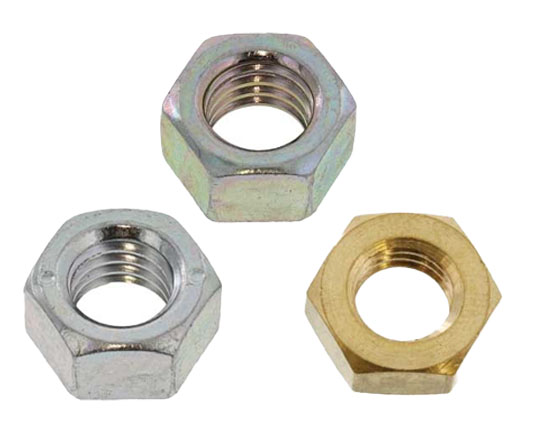

六角ナット　メートル細目

〇特徴

・メートル細目ねじの六角ナットです。JIS B 1181の附属書で、1種・2種・3種・4種が規定されています。

・メートル細目ねじはJIS B 0205に規定されているねじ規格です。メートルねじは呼び径を表す数字の前に「M」が付き、呼び径の後にピッチを表す数字が付加されます。ねじのピッチ（ねじ山間の距離）の違いで、並目/細目/極細目等複数存在する場合があるため、ピッチ表記が必須です。メートル並目ねじよりもピッチ（ねじ山間の距離）が小さいねじです。

・メートル細目ねじの規格は「メートル細目ねじ」をご参照ください。

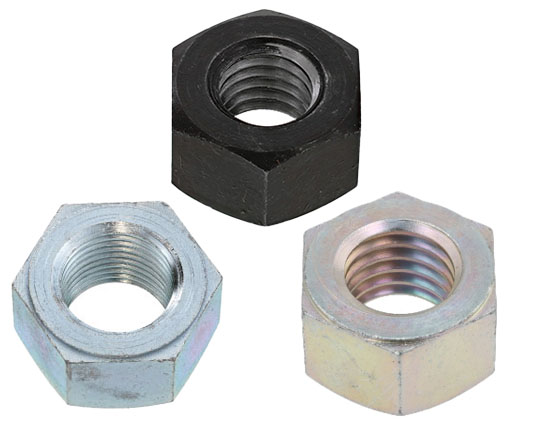

六角ナット　左ねじ・メートル並目

〇特徴

・メートル並目ねじ・左ねじの六角ナットです。JIS B 1181の附属書で、1種・2種・3種・4種が規定されています。

・メートル並目ねじはJIS B 0205に規定されているねじ規格です。メートルねじは、ねじのピッチ（ねじ山間の距離）により、並目/細目/極細目等の種類がありますが、国内で広く普及しているねじはメートル並目ねじです。メートルねじは数字の前に「M」が付きます。通常はメートル細目ねじのようなピッチ表記はされません。

・メートル並目ねじの規格は「メートル並目ねじ」をご参照ください。

・一般的によく普及しているメートルねじは右ねじで、時計回りに回すとねじが締まりますが、この左ねじは反時計方向に回すとねじが締まるねじです。扇風機の羽根を固定するねじは緩み防止のため左ねじです。JIS B 0209では、ねじの呼び径の後に「LH」を追記するように規定しています。

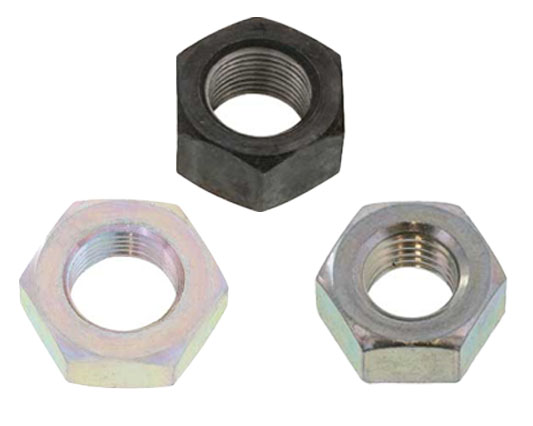

六角ナット　左ねじ・メートル細目

〇特徴

・メートル細目ねじ・左ねじの六角ナットです。JIS B 1181の附属書で、1種・2種・3種・4種が規定されています。

・メートル細目ねじはJIS B 0205に規定されているねじ規格です。メートルねじは呼び径を表す数字の前に「M」が付き、呼び径の後にピッチを表す数字が付加されます。ねじのピッチ（ねじ山間の距離）の違いで、並目/細目/極細目等複数存在する場合があるため、ピッチ表記が必須です。メートル並目ねじよりもピッチ（ねじ山間の距離）が小さいねじです。

・メートル細目ねじの規格は「メートル細目ねじ」をご参照ください。

・一般的によく普及しているメートルねじは右ねじで、時計回りに回すとねじが締まりますが、この左ねじは反時計方向に回すとねじが締まるねじです。扇風機の羽根を固定するねじは緩み防止のため左ねじです。JIS B 0209では、ねじの呼び径の後に「LH」を追記するように規定しています。

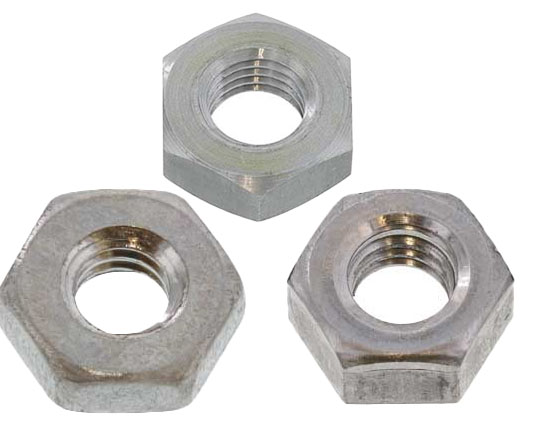

六角ナット　旧JIS・ウィット・DIN

〇特徴

・現在流通している六角ナットに採用されているメートルねじはJIS B 0205で規定されているねじ規格ですが、1968年に廃止になったJIS（旧JIS）では一部ねじの呼び（主なねじの呼びはM3、M4、M5）で現在とは異なるピッチが規定されていました。現在ではこれらのねじは一般的に市販されることはなくなりましたが、古い機械のメンテナンスのために必要となることがあり、現在でも取扱いがあります。

・ウィットねじは旧JIS（JIS B 0206-1965）で規定されていたインチ系のねじ規格で、ねじ山の角度は５５度です。この規格は現在は廃止されています。しかしながら建築業界等では今も使用されています。ウィットのねじは数字（分数）の前に「W」が付きます。

・ウィットねじの規格は「ウイット並目ねじ」をご参照ください。

・DIN規格はドイツ工業規格のことで、ドイツが制定する規格です。

〇新旧JISで主な呼び径のピッチの違いは以下の通りです。

　旧JISのピッチ：M3：0.6、M4：0.75、M5：0.9

　新JISのピッチ：M3：0.5、M4：0.7、M5：0.8

六角ナット　ユニファイ

〇特徴

・ユニファイねじは、海外（アメリカ）で現在も使用されているインチ系のねじです。JISではJIS B 0206（ユニファイ並目ねじ）とJIS B 0208（ユニファイ細目ねじ）が規定されています。ねじ山の角度は６０度です。

・ユニファイ並目ねじの規格は「ユニファイ並目ねじ」をご参照ください。

・ユニファイ細目ねじの規格は「ユニファイ細目ねじ」をご参照ください。

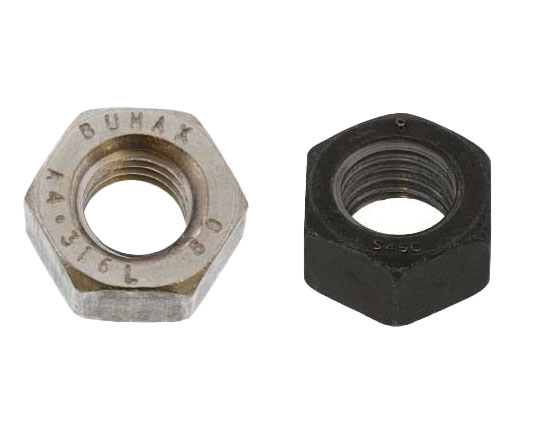

六角ナット　ハイテン・熱処理

〇特徴

・六角ナットは外形が六角形のめねじです。ハイテンとは高張力のことで、鋼鉄製では焼き入れにより高度を高めた六角ナット（S45C-H等）があります。ステンレス製では高強度ステンレス材を使用した、高強度六角ナット（BUMAX等）があります。

・メートル並目ねじはJIS B 0205に規定されているねじ規格です。メートルねじは、ねじのピッチ（ねじ山間の距離）により、並目/細目/極細目等の種類がありますが、国内で広く普及しているねじはメートル並目ねじです。メートルねじは数字の前に「M」が付きます。通常はメートル細目ねじのようなピッチ表記はされません。

・メートル並目ねじの規格は「メートル並目ねじ」をご参照ください。

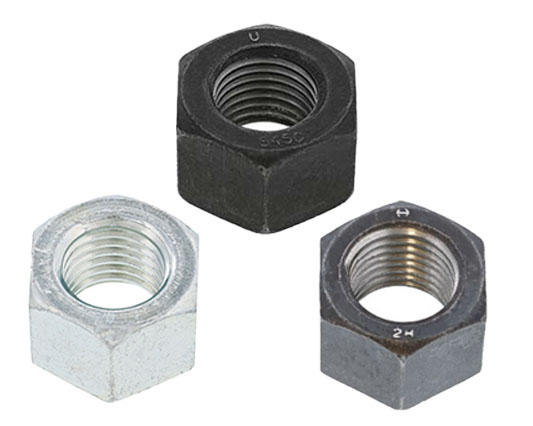

１０割ナット

〇特徴

・１０割ナットはナットの高さがねじの呼びと同じものをいいます。一般に普及している六角ナットはナットの高さがねじの呼びの８割となるため、１０割ナットは８割ナットよりも高さが高くなり、強度が強くなります。

・メートル並目ねじはJIS B 0205に規定されているねじ規格です。メートルねじは、ねじのピッチ（ねじ山間の距離）により、並目/細目/極細目等の種類がありますが、国内で広く普及しているねじはメートル並目ねじです。メートルねじは数字の前に「M」が付きます。通常はメートル細目ねじのようなピッチ表記はされません。

・メートル並目ねじの規格は「メートル並目ねじ」をご参照ください。

・メートル細目ねじはJIS B 0205に規定されているねじ規格です。メートルねじは呼び径を表す数字の前に「M」が付き、呼び径の後にピッチを表す数字が付加されます。ねじのピッチ（ねじ山間の距離）の違いで、並目/細目/極細目等複数存在する場合があるため、ピッチ表記が必須です。メートル並目ねじよりもピッチ（ねじ山間の距離）が小さいねじです。

・メートル細目ねじの規格は「メートル細目ねじ」をご参照ください。

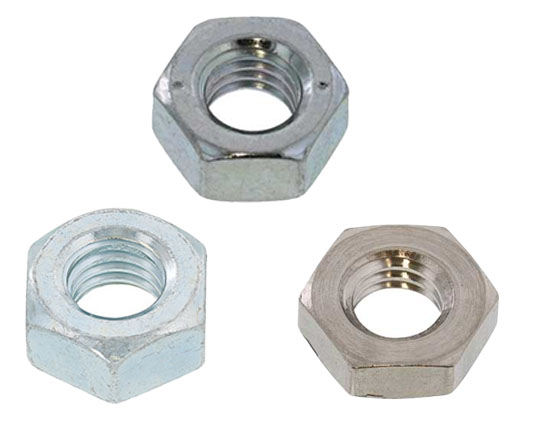

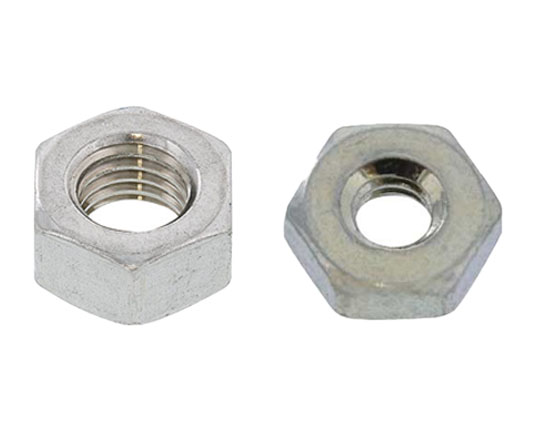

小形六角ナット

〇特徴

・小形六角ナットは、JIS B 1181の附属書で規定されている一般普及している六角ナットよりも六角対辺（二面幅）が小さいナットです。軽量化・省スペースの用途で使われます。

・メートル並目ねじはJIS B 0205に規定されているねじ規格です。メートルねじは、ねじのピッチ（ねじ山間の距離）により、並目/細目/極細目等の種類がありますが、国内で広く普及しているねじはメートル並目ねじです。メートルねじは数字の前に「M」が付きます。通常はメートル細目ねじのようなピッチ表記はされません。

・メートル並目ねじの規格は「メートル並目ねじ」をご参照ください。

・メートル細目ねじはJIS B 0205に規定されているねじ規格です。メートルねじは呼び径を表す数字の前に「M」が付き、呼び径の後にピッチを表す数字が付加されます。ねじのピッチ（ねじ山間の距離）の違いで、並目/細目/極細目等複数存在する場合があるため、ピッチ表記が必須です。メートル並目ねじよりもピッチ（ねじ山間の距離）が小さいねじです。

・メートル細目ねじの規格は「メートル細目ねじ」をご参照ください。

・一般的によく普及しているメートルねじは右ねじで、時計回りに回すとねじが締まりますが、この左ねじは反時計方向に回すとねじが締まるねじです。扇風機の羽根を固定するねじは緩み防止のため左ねじです。JIS B 0209では、ねじの呼び径の後に「LH」を追記するように規定しています。

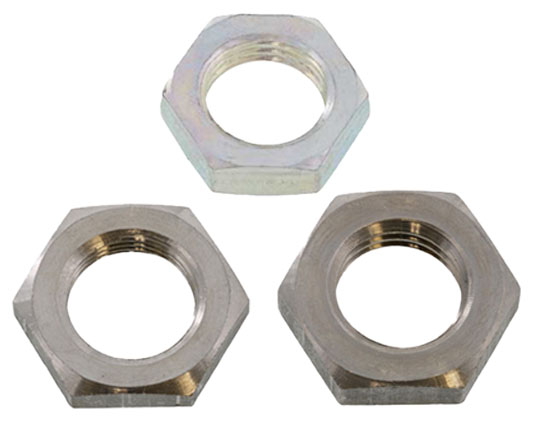

薄型ナット

〇特徴

・六角ナット３種よりもさらに薄いナットです。ボリュームナットという場合もあり以前は電気部品のボリュームやスイッチ等を電化製品のパネルに取る付けるために使用されました。通常はピッチが細目のものが多いですが、管用ナットと呼ばれるナットもありメートルねじやインチねじの規格を持つものもあります。従いまして、ねじの選定には規格を間違わないように注意が必要です。

・メートル並目ねじはJIS B 0205に規定されているねじ規格です。メートルねじは、ねじのピッチ（ねじ山間の距離）により、並目/細目/極細目等の種類がありますが、国内で広く普及しているねじはメートル並目ねじです。メートルねじは数字の前に「M」が付きます。通常はメートル細目ねじのようなピッチ表記はされません。

・メートル並目ねじの規格は「メートル並目ねじ」をご参照ください。

・メートル細目ねじはJIS B 0205に規定されているねじ規格です。メートルねじは呼び径を表す数字の前に「M」が付き、呼び径の後にピッチを表す数字が付加されます。ねじのピッチ（ねじ山間の距離）の違いで、並目/細目/極細目等複数存在する場合があるため、ピッチ表記が必須です。メートル並目ねじよりもピッチ（ねじ山間の距離）が小さいねじです。

・メートル細目ねじの規格は「メートル細目ねじ」をご参照ください。
